快門速度的思路
使用高速快門時的注意事項
提高快門速度會縮短曝光時間，雖然開啟光圈的情況很多，但其實并不是這么簡單。

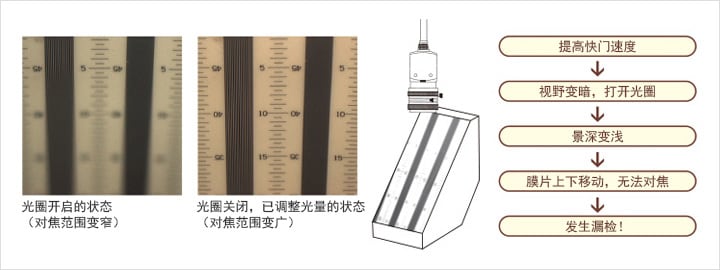

實際上，光圈開啟時，景深（對焦范圍）將會變小。在諸如膜片異物檢測中，膜片發生上下移動的情況下，尤其需要加以注意。最壞的情況，會由于膜片上下移動，導致焦點偏移，對檢測造成不良影響。
確保高速生產線檢測成功的制圖要點

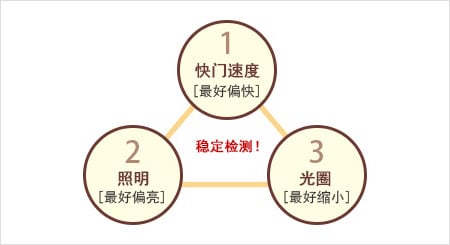

平衡3大要素的拍攝技術很重要
- 確定快門速度，
- 考慮光圈，
- 確定照明的必需光量
這種思路，是較為穩定的設定方法。
可在現場使用的外觀檢測設定方法 總結
要確定在線外觀檢測的更佳設定方法，請牢記以下幾點。
- 首先，確定需要檢測的最小檢測尺寸。大致基準為視野內的2像素角以上。
- 以1中確定的最小檢測尺寸為基準，求出可支持的工件速度。
根據生產線的移動，對于間歇傳送，需要求出視覺系統的處理速度。
對于連續傳送，則需要在求出快門速度的基礎上，求得視覺系統的處理速度。 - 高速生產線中的制圖，需要注意快門速度、照明亮度、鏡頭光圈，實施更佳的拍攝。
